পণ্যের বিবরণ:
প্রদান:
|
উপাদান: | কার্বন ইস্পাত | সর্বোচ্চ। অপারেটিং চাপ: | 70 কেজি / সেমি 2 |
---|---|---|---|
ন্যূনতম। অপারেটিং চাপ: | 10 কেজি / সেমি 2 | তাপমাত্রা কাজ: | -10 ~ + + 70C |
অভিনয় প্রকার: | ডাবল অভিনয় | সর্বোচ্চ ক্ল্যাম্পিং বল: | 1482kgs |
ওয়ারান্টীর: | 1 বছর (ফি জন্য পরিবর্তন) | ||
লক্ষণীয় করা: | pneumatic link clamp,pneumatic lever clamp |

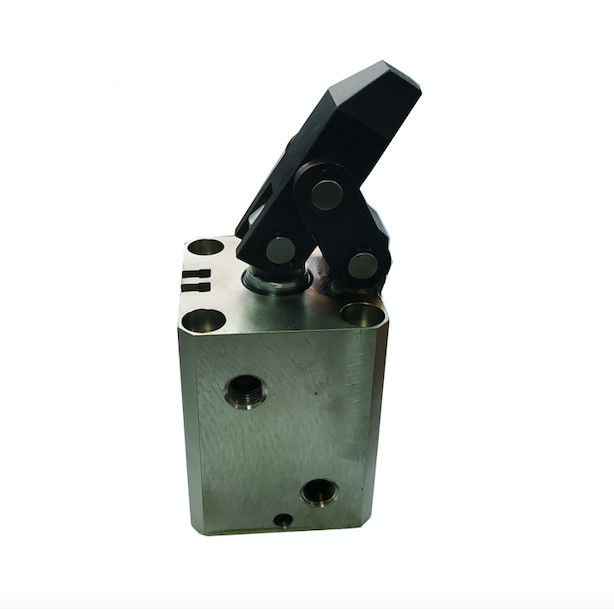

হাইড্রোলিক লিংক ক্ল্যাম্প সিলিন্ডার কার্বন ইস্পাত শরীর সারফেস অটো উত্পাদন মধ্যে ক্রোম ধাতুপট্টাবৃত শিল্প ক্রীড়ানুষ্ঠানের
বৈশিষ্ট্য
1. এই মডেলের ক্ল্যাম্প গঠনটি লিভার নীতির উপর ভিত্তি করে তৈরি করা হয়েছে: পিস্টনকে ধাক্কা দেওয়ার মতো এটি শক্ত করা হবে।
2. Clamping বল সুইং ক্ল্যাম্প সিলিন্ডার তুলনায় শক্তিশালী।
3. অংশ সহজে বজায় রাখার জন্য সিলিন্ডার ব্যারেল বাইরে ইনস্টল করা হয়।
4. সিলিন্ডার ব্যারেল স্থিতিশীল এবং টেকসই কর্মক্ষমতা সঙ্গে কার্বন ইস্পাত গঠিত হয়।
5. পিস্টন উপাদান 45 # ইস্পাত, তাপ চিকিত্সা, ক্রোম ধাতুপট্টাবৃত।
সর্বোচ্চ। অপারেটিং চাপ: 70 কেজি / সেমি 2
ন্যূনতম। অপারেটিং চাপ: 10 কেজি / সেমি 2
ডাবল অভিনয়
বিঃদ্রঃ
একটি প্রবাহ নিয়ন্ত্রণ ভালভ সুপারিশ করা হয়
সবিস্তার বিবরণী
সিলিন্ডারের বোর ( মিমি ) | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
দিয়া। পিস্টন এর ( মিমি ) | Φ18 | Φ20 | Φ22.4 | Φ28 | Φ35 |
মোট স্ট্রোক ( মিমি ) | 25 | 25 | 30 | 34 | 40 |
চাপ এলাকা ধাক্কা সেমি ² | 4.91 | 8.04 | 12,57 | 19,63 | 31,17 |
তাত্ত্বিক ক্ল্যাম্পিং ফোর্স 30 কেজি / সেমি ² | 116kgs | 190kgs | 288kgs | 453kgs | 701kgs |
তরল | ফিল্টার তেল | ||||
সর্বোচ্চ চাপ | 70kg / cm² | ||||
চাপ ব্যাপ্তি | 10-50kg / cm² | ||||
অভিনয় টাইপ | ডাবল অভিনয় |

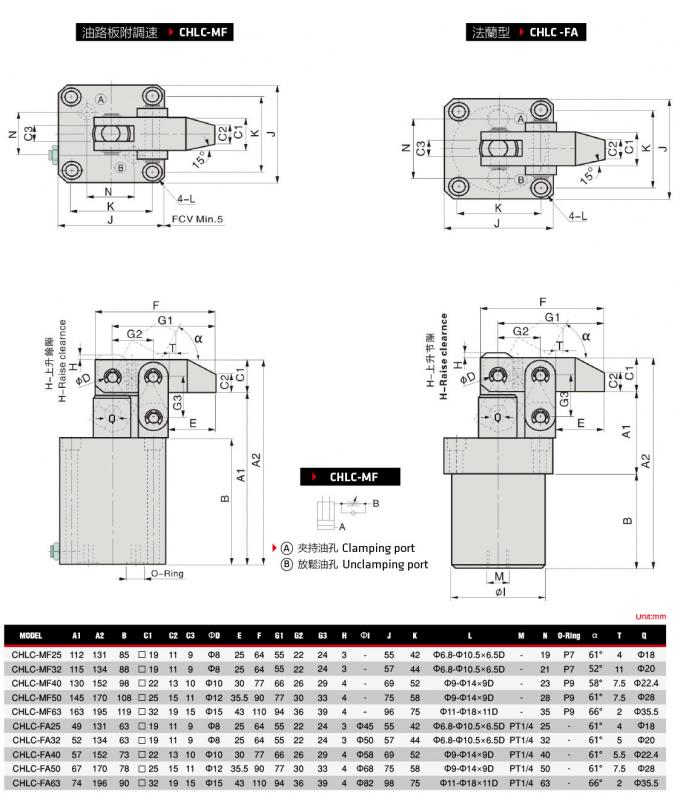

অর্ডার সিএলএলসি - এমএফ 25 আরএ
CHLC | ক্রম | CHLC |

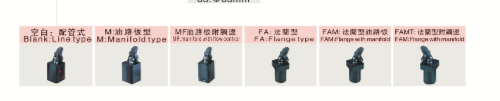

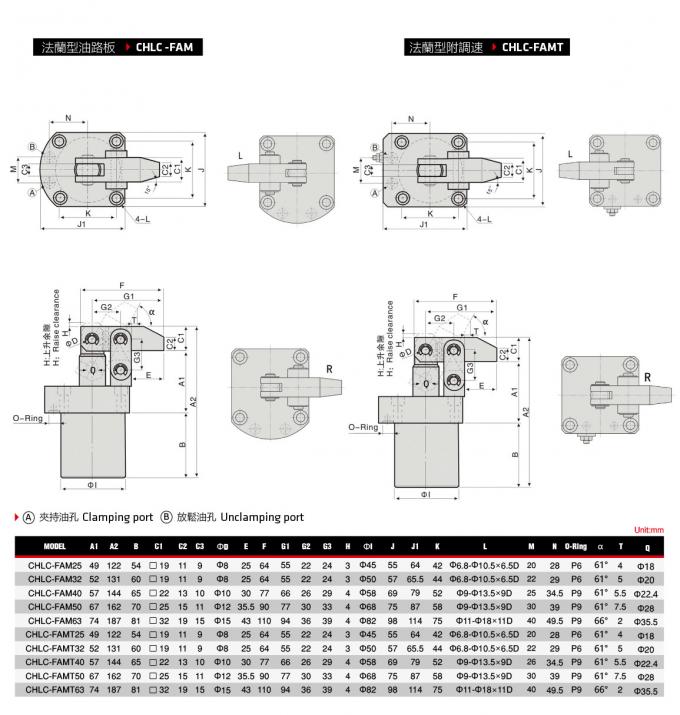

এম এফ | আদর্শ | খালি: লাইন টাইপ এম: বহুগুণিত টাইপ এমএফ: প্রবাহ নিয়ন্ত্রণ সঙ্গে বহুগুণ এফএ: চক্রের উন্নত পার্শ্ব টাইপ FAM: বহুগুণ সঙ্গে চক্রের উন্নত পার্শ্ব FAMT: প্রবাহ নিয়ন্ত্রণ সঙ্গে চক্রের উন্নত পার্শ্ব |
25 | সিলিন্ডার বোর | 25, 32, 40, 50, 63 |
আর | লিভার আর্ম দিক | R: ঠিক আছে, এল: বাম |
একজন | একটি সংহত |
